분말자성코아

Global No.1, Soft Magnetic Powder Cores

자동차, 서버, 태양광, 통신장비의 전력변환 장치에 사용되는 핵심 부품으로 모든 전자기기의 에너지 효율을 높이는 창성의 글로벌 No.1 제품입니다. 창성의 기술은 지속 가능한 미래를 생각합니다.

금속분말을 사용한 분말자성코아는 높은 주파수에서 낮은 자기 손실을 가지며 균일하게 분포된 작은 에어갭이 존재하므로 누설자속이 거의 없고 높은 DC 전류를 흘려도 쉽게 포화되지 않는 특성을 갖습니다.

cross sectional view cross sectional view 적용분야
∙ 자동차, 서버, 태양광, UPS, 통신장비, 음향기기, 계측설비 등의 전력 변환 장치

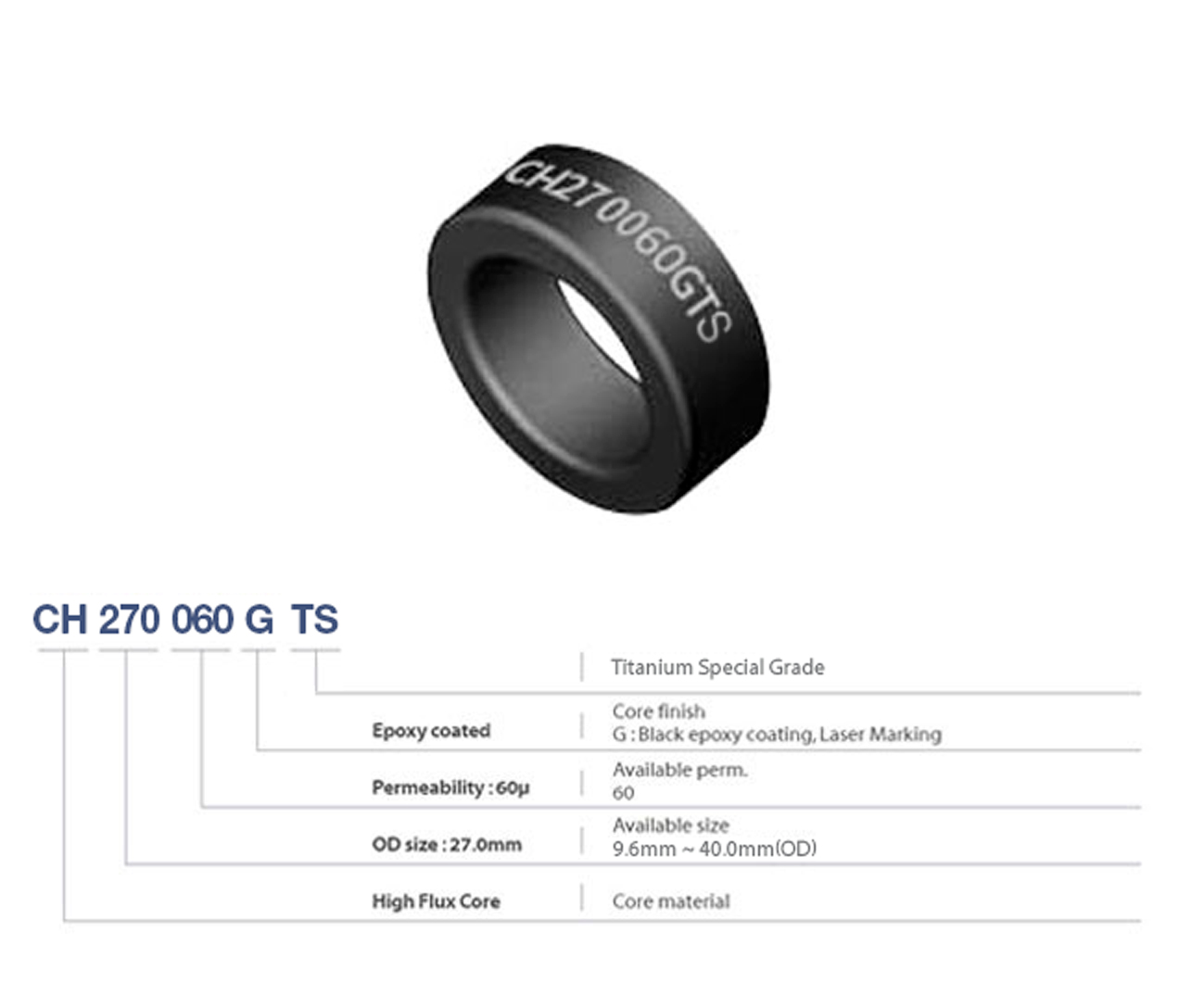

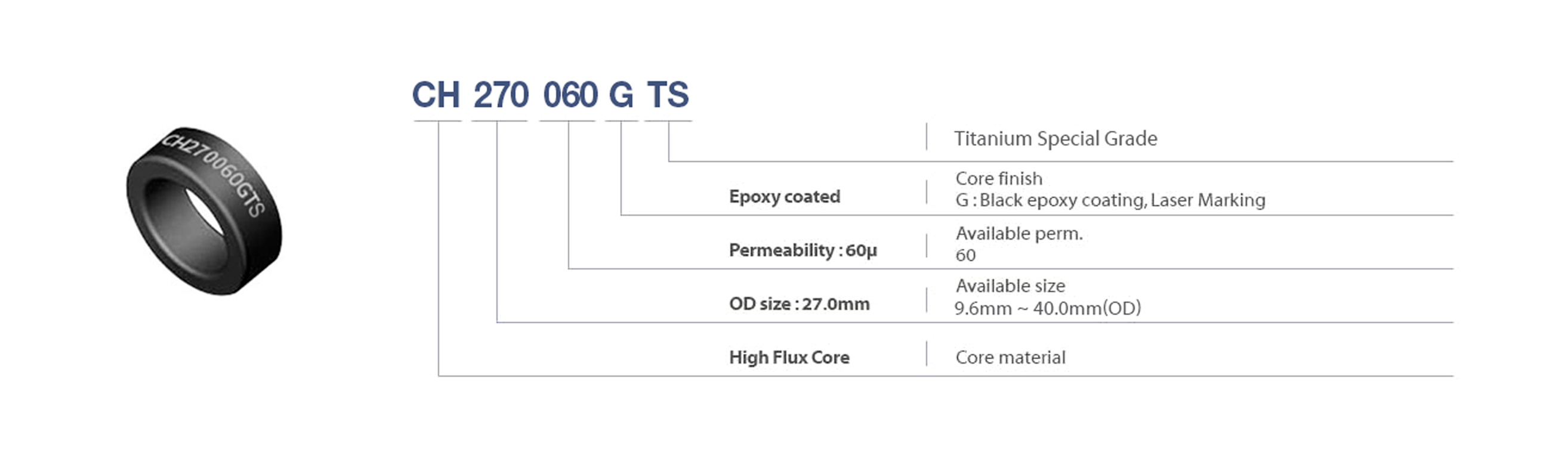

Titanium Grade

High Flux GT Cores

제품 설명 제품 설명

High Flux GT는 CSC의 혁신적인 제조 공정으로 탄생한 세계 최고 성능의 High Flux 소재로써, 서버 및 통신 전원 공급장치와 고효율이 필요한 EV 차량용 온보드 충전기 등에 특화되어 있습니다. CSC의 위대한 업적인 High Flux GT는 기존의 High Flux와 비교하여 보다 높은 직류중첩특성(DC Bias)과 200kHz에서 약 25%까지 낮은 코어 손실을 제공함으로써 사용자가 PFC 및 Output 인덕터 설계를 최적화 할 수 있도록 해 줍니다.

High Flux GT Cores
Part No Nominal Inductance(nH/N²) Path Length (cm) Cross Section Area (cm²) Dimensions(mm)
Before Finish Dimensions After Finish Dimensions
OD(mm) ID(mm) HT(mm) OD(mm) ID(mm) HT(mm)
060u MAX MIN MAX MAX MIN MAX
CH097GT 32 2.18 0.095 9.65 4.78 3.96 10.29 4.27 4.57
CH102GT 32 2.38 0.1 10.16 5.08 3.96 10.8 4.57 4.57
CH112GT 26 2.69 0.091 11.18 6.35 3.96 11.9 5.89 4.72
CH127GT 27 3.12 0.114 12.7 7.62 4.75 13.46 6.99 5.51
CH147GT 32 3.63 0.154 14.7 8.9 5.6 15.5 8.2 6.4
CH166GT 35 4.11 0.192 16.51 10.16 6.35 17.4 9.53 7.11
CH172GT 43 4.14 0.232 17.27 9.65 6.35 18.03 9.02 7.11
CH203GT 32 5.09 0.226 20.32 12.7 6.35 21.1 12.07 7.11
CH229GT 43 5.67 0.331 22.86 13.97 7.62 23.62 13.39 8.38
CH234GT 51
CH234GT Technical Data Sheet
Part No. Download
CH234060GT Download
CH234060GT11 Download
CH234060GT14 Download
5.88 0.388 23.57 14.4 8.89 24.3 13.77 9.7
CH252GT 62 6.1 0.504 25.2 14.6 10 26 13.9 10.8
CH270GT 75
CH270GT Technical Data Sheet
Part No. Download
CH270060GT Download
CH270060GT10 Download
CH270060GT14 Download
CH270060GT18 Download
6.35 0.654 26.92 14.73 11.18 27.7 14.1 11.99
CH300GT 68 7.27 0.652 30 17.4 10.9 30.8 16.7 11.8
CH330GT 61
CH330GT Technical Data Sheet
Part No. Download
CH330060GT Download
CH330060GT18 Download
8.15 0.672 33.02 19.94 10.67 33.83 19.3 11.61
CH343GT 38 8.95 0.454 34.29 23.37 8.89 35.2 22.6 9.83
CH358GT 56 8.98 0.678 35.81 22.35 10.46 36.7 21.5 11.28
CH378GT 70
CH378GT Technical Data Sheet
Part No. Download
CH378060GT Download
CH378060GT10 Download
CH378060GT11 Download
9.4 0.867 37.8 23.2 12.5 38.7 22.3 13.4
CH400GT 81
CH400GT Technical Data Sheet
Part No. Download
CH400060GT Download
CH400060GT19 Download
9.84 1.072 39.88 24.13 14.48 40.7 23.3 15.37
CH434GT 92 10.74 1.308 43.4 26.4 16.2 44.3 25.5 17.1
CH467GT 135 10.74 1.99 46.74 24.13 18.03 47.6 23.3 18.92
CH468GT 86 11.63 1.34 46.74 28.7 15.24 47.6 27.9 16.13
CH488GT 101 11.74 1.569 48.8 27.9 15.8 49.7 27 16.7
CH508GT 73 12.73 1.25 50.8 31.75 13.46 51.7 30.9 14.35
CH540GT 102 12.63 1.71 54 29 14.4 54.9 28.1 15.3
CH571GT 138 12.5 2.29 57.15 26.39 15.24 58 25.6 16.1
CH572GT 75 14.3 1.444 57.15 35.56 13.97 58 34.7 14.86
CH596GT 125 14.33 2.371 59.6 34 19.5 60.6 33 20.5
CH610GT 192 14.37 3.675 62 32.6 25 63.1 31.37 26.27
CH640GT 113 16.04 2.394 64 40 21 65.1 39 22.1
CH680GT 143 15.81 3.008 68 36 20 69.1 35 21.1
CH740GT 206 18.39 4.788 74.1 45.3 35 75.2 44.07 36.27

※ Custom heights are also available.
※ Max. Heights are normally limited to 1.5 times of the original heights.

Mega Flux GT Cores

제품 설명 제품 설명

Mega Flux GT는 일반 Mega Flux 60u의 개선 버전으로, 기존 대비 DCB 5%, 코어 손실 20% 가량의 특성개선을 이루었으며, 이로 인해 응용품의 효율을 향상시키고 동선을 줄여줍니다. Mega Flux 코어는 다른 어떤 자성 재료보다 높은 16,000Gauss의 자속밀도를 가지며, 뛰어난 직류중첩특성(DC Bias)으로 고전력 공급시스템용 벅/부스트 인덕터(Buck/Boost Inductor), 인버터용 평활쵸크(Smoothing Choke), 전기 자동차용 인덕터를 포함한 다양한 고급 애플리케이션에 최상의 솔루션을 제공합니다.

Mega Flux GT Cores
Part No Nominal Inductance(nH/N²) Path Length (cm) Cross Section Area (cm²) Dimensions(mm)
Before Finish Dimensions After Finish Dimensions
OD(mm) ID(mm) HT(mm) OD(mm) ID(mm) HT(mm)
060u MAX MIN MAX MAX MIN MAX
CK096GT 25 2.18 0.075 9.65 4.78 3.18 10.29 4.27 3.81
CK097GT 32 2.18 0.095 9.65 4.78 3.96 10.29 4.27 4.57
CK102GT 32 2.38 0.1 10.16 5.08 3.96 10.8 4.57 4.57
CK112GT 26 2.69 0.091 11.18 6.35 3.96 11.9 5.89 4.72
CK127GT 27 3.12 0.114 12.7 7.62 4.75 13.46 6.99 5.51
CK147GT 32 3.63 0.154 14.7 8.9 5.6 15.5 8.2 6.4
CK166GT 35 4.11 0.192 16.51 10.16 6.35 17.4 9.53 7.11
CK172GT 43 4.14 0.232 17.27 9.65 6.35 18.03 9.02 7.11
CK203GT 32 5.09 0.226 20.32 12.7 6.35 21.1 12.07 7.11
CK229GT 43 5.67 0.331 22.86 13.97 7.62 23.62 13.39 8.38
CK234GT 51 5.88 0.388 23.57 14.4 8.89 24.3 13.77 9.7
CK252GT 62 6.1 0.504 25.2 14.6 10 26 13.9 10.8
CK270GT 75
CK270GT Technical Data Sheet
Part No. Download
CK270060GT Download
CK270060GT14 Download
6.35 0.654 26.92 14.73 11.18 27.7 14.1 11.99
CK300GT 68 7.27 0.652 30 17.4 10.9 30.8 16.7 11.8
CK330GT 61 8.15 0.672 33.02 19.94 10.67 33.83 19.3 11.61
CK343GT 38 8.95 0.454 34.29 23.37 8.89 35.2 22.6 9.83
CK358GT 56 8.98 0.678 35.81 22.35 10.46 36.7 21.5 11.28
CK378GT 70 9.4 0.867 37.8 23.2 12.5 38.7 22.3 13.4
CK400GT 81 9.84 1.072 39.88 24.13 14.48 40.7 23.3 15.37
CK434GT 92 10.74 1.308 43.4 26.4 16.2 44.3 25.5 17.1
CK467GT 135 10.74 1.99 46.74 24.13 18.03 47.6 23.3 18.92
CK468GT 86 11.63 1.34 46.74 28.7 15.24 47.6 27.9 16.13
CK488GT 101 11.74 1.569 48.8 27.9 15.8 49.7 27 16.7
CK508GT 73 12.73 1.25 50.8 31.75 13.46 51.7 30.9 14.35
CK540GT 102 12.63 1.71 54 29 14.4 54.9 28.1 15.3
CK571GT 138 12.5 2.29 57.15 26.39 15.24 58 25.6 16.1
CK572GT 75 14.3 1.444 57.15 35.56 13.97 58 34.7 14.86
CK596GT 125 14.33 2.371 59.6 34 19.5 60.6 33 20.5
CK610GT 192
CK610GT Technical Data Sheet
Part No. Download
CK610060GT Download
CK610060GT18 Download
14.37 3.675 62 32.6 25 63.1 31.37 26.27
CK640GT 113 16.04 2.394 64 40 21 65.1 39 22.1
CK680GT 143 15.81 3.008 68 36 20 69.1 35 21.1
CK740GT 206 18.39 4.788 74.1 45.3 35 75.2 44.07 36.27
CK777GT 68 20 1.77 77.8 49.23 12.7 78.9 48 13.97
CK778GT 85 20 2.27 77.8 49.23 15.9 78.9 48 17.02
CK888GT 57 24.01 1.83 88.9 66 15.9 90 64.74 17.2
CK1013GT 92 24.27 2.972 101.6 57.2 13.6 103.1 55.7 14.9
CK1016GT 112 24.27 3.522 101.6 57.2 16.5 103.1 55.7 17.8
CK1027GT 184 24.27 5.944 101.6 57.2 27.2 103.1 55.7 28.5
CK1033GT 224 24.27 7.044 101.6 57.2 33 103.1 55.7 34.3
CK1320GT 124 32.42 5.347 132.5 78.6 20.3 134.2 77 21.7
CK1325GT 156 32.42 6.71 132.5 78.6 25.4 134.2 77 26.8
CK1333GT 202 32.42 8.717 132.5 78.6 33 134.2 77 34.4
CK1340GT 248 32.42 10.694 132.5 78.6 40.6 134.2 77 42
CK1625GT 184 38.65 9.46 165 88.9 25.4 167.2 86.9 27.3

※ Custom heights are also available.
※ Max. Heights are normally limited to 1.5 times of the original heights.

Toroidal Cores

MPP Cores

제품 설명 제품 설명

MPP 코어는 낮은 코아 손실과 높은 투자율을 제공하는 재료로, 높은 DC Magnetization 또는 높은 직류중첩특성(DC Bias)의 사용 조건에서 매우 우수한 온도 및 인덕턴스 안정성을 나타냅니다. 주로 고 신뢰성과 안정성이 요구되는 항공우주·국방·의료분야의 high Q 필터, 로딩 코일 및 EMI / RFI 필터를 포함한 SMPS 용 직류 출력 인덕터의 프리미엄 재료로 사용됩니다.

MPP Cores
Part No Nominal Inductance(nH/N²) Path Length (cm) Cross Section Area (cm²) Dimensions(mm)
Before Finish Dimensions After Finish Dimensions
OD(mm) ID(mm) HT(mm) OD(mm) ID(mm) HT(mm)
26 60 125 147 160 173 MAX MIN MAX MAX MIN MAX
CM096 11 25 53 63 68 74 2.18 0.0752 9.65 4.78 3.18 10.29 4.27 3.81
CM097 14 32 66 78 84 92 2.18 0.0945 9.65 4.78 3.96 10.29 4.27 4.57
CM102 14 32 66 78 84 92 2.38 0.1 10.16 5.08 3.96 10.8 4.57 4.57
CM112 11 26 53 63 68 74 2.69 0.0906 11.18 6.35 3.96 11.9 5.89 4.72
CM127 12 27 56 67 72 79 3.12 0.114 12.7 7.62 4.75 13.46 6.99 5.51
CM166 15 35 72 88 92 104 4.11 0.192 16.51 10.16 6.35 17.4 9.53 7.11
CM172 19 43 89 105 114 123 4.14 0.232 17.27 9.65 6.35 18.03 9.02 7.11
CM203 14 32 68 81 87 96 5.09 0.226 20.32 12.7 6.35 21.1 12.07 7.11
CM229 19 43 90 106 115 124 5.67 0.331 22.86 13.97 7.62 23.62 13.39 8.38
CM234 22 51 105 124 135 146 5.88 0.388 23.57 14.4 8.89 24.3 13.77 9.7
CM270 32 75 157 185 201 217 6.35 0.654 26.92 14.73 11.18 27.7 14.1 11.99
CM330 28 61 127 150 163 176 8.15 0.672 33.02 19.94 10.67 33.83 19.3 11.61
CM343 16 38 79 93 101 109 8.95 0.454 34.29 23.37 8.89 35.2 22.6 9.83
CM358 24 56 117 138 150 162 8.98 0.678 35.81 22.35 10.46 36.7 21.5 11.28
CM400 35 81 168 198 215 233 9.84 1.072 39.88 24.13 14.48 40.7 23.3 15.37
CM467 59 135 281 33 360 10.74 1.99 46.74 24.13 18.03 47.6 23.3 18.92
CM468 37 86 178 210 228 11.63 1.34 46.74 28.7 15.24 47.6 27.9 16.13
CM508 32 73 152 179 195 12.73 1.25 50.8 31.75 13.46 51.7 30.9 14.35
CM571 60 138 287 306 333 12.5 2.29 57.15 26.39 15.24 58 25.6 16.1
CM572 33 75 156 185 200 14.3 1.444 57.15 35.56 13.97 58 34.7 14.86
CM610 83 192 400 14.37 3.675 62 32.6 25 63.1 31.37 26.27
CM740 89 206 429 18.38 5.04 74.1 45.3 35 75.2 44.07 36.27
CM777 30 68 142 20 1.77 77.8 49.23 12.7 78.9 48 13.97
CM778 37 85 178 20 2.27 77.8 49.23 15.9 78.9 48 17.02
CM1013 40 92 192 24.27 2.97 101.6 57.2 13.6 103.1 55.7 14.9
CM1016 47 112 228 24.27 3.52 101.6 57.2 16.5 103.1 55.7 17.8
CM1027 80 184 384 24.27 5.94 101.6 57.2 27.2 103.1 55.7 28.5
CM1033 94 224 456 24.27 7.04 101.6 57.2 33 103.1 55.7 34.3
CM1320 54 124 259 32.42 5.35 132.5 78.6 20.3 134.2 77 21.7
CM1325 68 156 325 32.42 6.71 132.5 78.6 25.4 134.2 77 26.8
CM1333 88 202 422 32.42 8.72 132.5 78.6 33 134.2 77 34.4
CM1340 108 248 518 32.42 10.69 132.5 78.6 40.6 134.2 77 42
CM1625 80 184 384 38.65 9.46 165 88.9 25.4 167.2 86.9 27.3

※ Custom heights are also available.
※ Max. Heights are normally limited to 1.5 times of the original heights.

High Flux Cores

제품 설명 제품 설명

15,000Gauss 포화 수준의 High Flux 코어는 비슷한 크기의 갭 페라이트 또는 분말 철 코어의 성능에 비해 에너지 저장 능력과 투자율이 더 높습니다. High Flux 코어의 뛰어난 DC Bias 특성과 낮은 코어 손실은 인덕터 크기와 권선수를 줄이고 우수한 자기 특성을 제공합니다. CSC의 High Flux 코어는 PFC 인덕터, 스위칭 레귤레이터 인덕터, 인라인 노이즈 필터, 펄스 트랜스포머 및 플라이 백 트랜스포머와 같은 애플리케이션에 탁월한 선택입니다.

High Flux Cores
Part No Nominal Inductance(nH/N²) Path Length (cm) Cross Section Area (cm²) Dimensions(mm)
Before Finish Dimensions After Finish Dimensions
OD(mm) ID(mm) HT(mm) OD(mm) ID(mm) HT(mm)
26 60 125 147 160 MAX MIN MAX MAX MIN MAX
CH096 11 25 53 63 68 2.18 0.0752 9.65 4.78 3.18 10.29 4.27 3.81
CH097 14 32 66 78 84 2.18 0.0945 9.65 4.78 3.96 10.29 4.27 4.57
CH102 14 32 66 78 84 2.38 0.1 10.16 5.08 3.96 10.8 4.57 4.57
CH112 11 26 53 63 68 2.69 0.0906 11.18 6.35 3.96 11.9 5.89 4.72
CH127 12 27 56 67 72 3.12 0.114 12.7 7.62 4.75 13.46 6.99 5.51
CH166 15 35 72 88 92 4.11 0.192 16.51 10.16 6.35 17.4 9.53 7.11
CH172 19 43 89 105 114 4.14 0.232 17.27 9.65 6.35 18.03 9.02 7.11
CH203 14 32 68 81 87 5.09 0.226 20.32 12.7 6.35 21.1 12.07 7.11
CH229 19 43 90 106 115 5.67 0.331 22.86 13.97 7.62 23.62 13.39 8.38
CH234 22 51 105 124 135 5.88 0.388 23.57 14.4 8.89 24.3 13.77 9.7
CH270 32 75
CH270 Technical Data Sheet
Part No. Download
CH270060G Download
CH270060G14 Download
157
CH270 Technical Data Sheet
Part No. Download
CH270125G Download
CH270125G18 Download
185 201
CH270 Technical Data Sheet
Part No. Download
CH270160G14 Download
CH270160G16.7 Download
CH270160G18 Download
6.35 0.654 26.92 14.73 11.18 27.7 14.1 11.99
CH330 28 61 127 150 163 8.15 0.672 33.02 19.94 10.67 33.83 19.3 11.61
CH343 16 38 79 93 101 8.95 0.454 34.29 23.37 8.89 35.2 22.6 9.83
CH358 24 56 117 138 150 8.98 0.678 35.81 22.35 10.46 36.7 21.5 11.28
CH400 35 81 168 198 215 9.84 1.072 39.88 24.13 14.48 40.7 23.3 15.37
CH467 59 135 281 33 360 10.74 1.99 46.74 24.13 18.03 47.6 23.3 18.92
CH468 37 86 178 210 228 11.63 1.34 46.74 28.7 15.24 47.6 27.9 16.13
CH508 32 73 152 179 195 12.73 1.25 50.8 31.75 13.46 51.7 30.9 14.35
CH571 60 138 287 306 333 12.5 2.29 57.15 26.39 15.24 58 25.6 16.1
CH572 33 75 156 185 200 14.3 1.444 57.15 35.56 13.97 58 34.7 14.86
CH610 83 192 400

14.37 3.675 62 32.6 25 63.1 31.37 26.27
CH740 89 206 429

18.38 5.04 74.1 45.3 35 75.2 44.07 36.27
CH777 30 68 142

20 1.77 77.8 49.23 12.7 78.9 48 13.97
CH778 37 85 178

20 2.27 77.8 49.23 15.9 78.9 48 17.02
CH1013 40 92 192

24.27 2.97 101.6 57.2 13.6 103.1 55.7 14.9
CH1016 47 112 228

24.27 3.52 101.6 57.2 16.5 103.1 55.7 17.8
CH1027 80 184 384

24.27 5.94 101.6 57.2 27.2 103.1 55.7 28.5
CH1033 94 224 456

24.27 7.04 101.6 57.2 33 103.1 55.7 34.3
CH1320 54 124 259

32.42 5.35 132.5 78.6 20.3 134.2 77 21.7
CH1325 68 156 325

32.42 6.71 132.5 78.6 25.4 134.2 77 26.8
CH1333 88 202 422

32.42 8.72 132.5 78.6 33 134.2 77 34.4
CH1340 108 248 518

32.42 10.69 132.5 78.6 40.6 134.2 77 42
CH1625 80 184 384

38.65 9.46 165 88.9 25.4 167.2 86.9 27.3

※ Custom heights are also available.
※ Max. Heights are normally limited to 1.5 times of the original heights.

Sendust Cores

제품 설명 제품 설명

거의 제로에 가까운 자기 변형으로 인해 Sendust 코어는 필터 인덕터의 가청 노이즈를 제거하는데 이상적입니다. Sendust 코어의 코어 손실은 분말 철 코어의 코어 손실보다 훨씬 낮습니다. 특히 E형상 Sendust 코어는 E형상 갭 페라이트 코아보다 더 높은 에너지 저장 능력을 제공합니다. 갭 손실 및 와전류 손실은 Sendust E 코어를 사용하여 최소화할 수 있습니다. Sendust 코어는 PFC 회로를 위한 현명한 선택입니다. 다른 주요 응용 분야로는 스위칭 레귤레이터 인덕터, 인라인 노이즈 필터, 펄스 변압기 및 플라이 백 변압기가 있습니다.

Sendust Cores
Part No Nominal Inductance(nH/N²) Path Length (cm) Cross Section Area (cm²) Dimensions(mm)
Before Finish Dimensions After Finish Dimensions
OD(mm) ID(mm) HT(mm) OD(mm) ID(mm) HT(mm)
26 60 75 90 125 MAX MIN MAX MAX MIN MAX
CS096 11 25 32 38 53 2.18 0.0752 9.65 4.78 3.18 10.29 4.27 3.81
CS097 14 32 40 48 66 2.18 0.0945 9.65 4.78 3.96 10.29 4.27 4.57
CS102 14 32 40 48 66 2.38 0.1 10.16 5.08 3.96 10.8 4.57 4.57
CS112 11 26 32 38 53 2.69 0.0906 11.18 6.35 3.96 11.9 5.89 4.72
CS127 12 27 34 40 56 3.12 0.114 12.7 7.62 4.75 13.46 6.99 5.51
CS166 15 35 43 52 72 4.11 0.192 16.51 10.16 6.35 17.4 9.53 7.11
CS172 19 43 53
CS172 Technical Data Sheet
Part No. Download
CS172075G Download
CS172075G12.7 Download
64 89 4.14 0.232 17.27 9.65 6.35 18.03 9.02 7.11
CS203 14 32
CS203 Technical Data Sheet
Part No. Download
CS203060G Download
CS203060G9.2 Download
41 49 68 5.09 0.226 20.32 12.7 6.35 21.1 12.07 7.11
CS229 19 43 54 65 90 5.67 0.331 22.86 13.97 7.62 23.62 13.39 8.38
CS234 22 51
CS234 Technical Data Sheet
Part No. Download
CS234060G Download
CS234060G14 Download
63 76 105 5.88 0.388 23.57 14.4 8.89 24.3 13.77 9.7
CS270 32 75
CS270 Technical Data Sheet
Part No. Download
CS270060G Download
CS270060G14 Download
CS270060G18 Download
94
CS270 Technical Data Sheet
Part No. Download
CS270075G Download
CS270075G18 Download
113
CS270 Technical Data Sheet
Part No. Download
CS270090G Download
CS270090G18 Download
157 6.35 0.654 26.92 14.73 11.18 27.7 14.1 11.99
CS330 28 61
CS330 Technical Data Sheet
Part No. Download
CS330060G Download
CS330060G18 Download
76 91
CS330 Technical Data Sheet
Part No. Download
CS330090G Download
CS330090G18 Download
127 8.15 0.672 33.02 19.94 10.67 33.83 19.3 11.61
CS343 16 38 47 57 79 8.95 0.454 34.29 23.37 8.89 35.2 22.6 9.83
CS358 24 56
CS358 Technical Data Sheet
Part No. Download
CS358060G Download
CS358060G15 Download
70 84 117 8.98 0.678 35.81 22.35 10.46 36.7 21.5 11.28
CS400 35 81 101 121 168 9.84 1.072 39.88 24.13 14.48 40.7 23.3 15.37
CS467 59
CS467 Technical Data Sheet
Part No. Download
CS467026G Download
CS467026G12.9 Download
135 169 202 281 10.74 1.99 46.74 24.13 18.03 47.6 23.3 18.92
CS468 37 86 107 128 178 11.63 1.34 46.74 28.7 15.24 47.6 27.9 16.13
CS508 32 73 91 109 152 12.73 1.25 50.8 31.75 13.46 51.7 30.9 14.35
CS571 60
CS571 Technical Data Sheet
Part No. Download
CS571026G Download
CS571026G20.3 Download
138
CS571 Technical Data Sheet
Part No. Download
CS571060G Download
CS571060G20 Download
172 206 287 12.5 2.29 57.15 26.39 15.24 58 25.6 16.1
CS572 33 75 94 112 156 14.3 1.444 57.15 35.56 13.97 58 34.7 14.86
CS610 83 192
CS610 Technical Data Sheet
Part No. Download
CS610060G Download
CS610060G20 Download
240
CS610 Technical Data Sheet
Part No. Download
CS610075G Download
CS610075G20 Download
288 400 14.37 3.675 62 32.6 25 63.1 31.37 26.27
CS740 89 206 257 309 429 18.38 5.04 74.1 45.3 35 75.2 44.07 36.27
CS777 30 68
CS777 Technical Data Sheet
Part No. Download
CS777060G Download
CS777060G30 Download
85 102 124 20 1.77 77.8 49.23 12.7 78.9 48 13.97
CS778 37 85 107 128 178 20 2.27 77.8 49.23 15.9 78.9 48 17.02
CS1013 40 92 115 138 445 24.27 2.97 101.6 57.2 13.6 103.1 55.7 14.9
CS1016 47 112 137 134 540 24.27 3.52 101.6 57.2 16.5 103.1 55.7 17.8
CS1027 80 184 231 277 890 24.27 5.94 101.6 57.2 27.2 103.1 55.7 28.5
CS1033 94 224 273 328 1080 24.27 7.04 101.6 57.2 33 103.1 55.7 34.3
CS1320 54 124 155 186 1064 32.42 5.35 132.5 78.6 20.3 134.2 77 21.7
CS1325 68 156 195 234 1332 32.42 6.71 132.5 78.6 25.4 134.2 77 26.8
CS1333 88 202 253 304 1730 32.42 8.72 132.5 78.6 33 134.2 77 34.4
CS1340 108 248 311 373 2128 32.42 10.69 132.5 78.6 40.6 134.2 77 42
CS1625 80 184 230 277 2280 38.65 9.46 165 88.9 25.4 167.2 86.9 27.3

※ Custom heights are also available.
※ Max. Heights are normally limited to 1.5 times of the original heights.

Mega Flux Cores

제품 설명 제품 설명

CSC는 철과 실리콘으로 만든 분말자성코어를 개발한 세계 최초의 회사입니다. 이 혁신적인 Mega Flux 코어의 자속밀도는 16,000Gauss로, 15,000Gauss의 HighFlux 코어와 10,000Gauss의 Sendust 코어 등 여타 재질 대비 높습니다. 뛰어난 직류중첩특성(DC Bias)은 고전력 공급 시스템용 벅/부스트 인덕터, 인버터용 평활 초크 및 전기 자동차용 인덕터를 포함한 고급 애플리케이션을 위한 최상의 솔루션을 제공합니다. Mega Flux 코어는 분말 철 코어 및 Fe-Si 스트립 코어보다 코어 손실이 상당히 낮습니다. 또한 열 노화가 없는 우수한 열 특성을 나타냅니다.

Mega Flux Cores
Part No Nominal Inductance(nH/N²) Path Length (cm) Cross Section Area (cm²) Dimensions(mm)
Before Finish Dimensions After Finish Dimensions
OD(mm) ID(mm) HT(mm) OD(mm) ID(mm) HT(mm)
19 26 60 75 90 MAX MIN MAX MAX MIN MAX
CK096 11 25 31 38 2.18 0.075 9.65 4.78 3.18 10.29 4.27 3.81
CK097 14 32 40 48 2.18 0.095 9.65 4.78 3.96 10.29 4.27 4.57
CK112 11 26 32 38 2.69 0.0906 11.18 6.35 3.96 11.9 5.89 4.72
CK127 12 27 34 40 3.12 0.114 12.7 7.62 4.75 13.46 6.99 5.51
CK166 15 35 43 52 4.11 0.192 16.51 10.16 6.35 17.4 9.53 7.11
CK172 19 43 53 64 4.14 0.232 17.27 9.65 6.35 18.03 9.02 7.11
CK203 14 32 41 49 5.09 0.226 20.32 12.7 6.35 21.1 12.07 7.11
CK229 19 43 54 65 5.67 0.331 22.86 13.97 7.62 23.62 13.39 8.38
CK234 16 22 51 63 76 5.88 0.388 23.57 14.4 8.89 24.3 13.77 9.7
CK270 24 32 75
CK270 Technical Data Sheet
Part No. Download
CH270060G Download
CK270060G18 Download
94
CK270 Technical Data Sheet
Part No. Download
CH270075G Download
CK270075G18 Download
113
CK270 Technical Data Sheet
Part No. Download
CH270090G Download
CK270090G18 Download
6.35 0.654 26.92 14.73 11.18 27.7 14.1 11.99
CK330 19 28 61 76 91 8.15 0.672 33.02 19.94 10.67 33.83 19.3 11.61
CK343 12 16 38 47 57 8.95 0.454 34.29 23.37 8.89 35.2 22.6 9.83
CK358 18 24 56 70 84 8.98 0.678 35.81 22.35 10.46 36.7 21.5 11.28
CK400 26 35 81 101 121 9.84 1.072 39.88 24.13 14.48 40.7 23.3 15.37
CK467 43 59 135 169 202> 10.74 1.99 46.74 24.13 18.03 47.6 23.3 18.92
CK468 27 37 86 107 128 11.63 1.34 46.74 28.7 15.24 47.6 27.9 16.13
CK508 23 32 73 91 109 12.73 1.25 50.8 31.75 13.46 51.7 30.9 14.35
CK571 44 60 138 172 206 12.5 2.29 57.15 26.39 15.24 58 25.6 16.1
CK572 24 33 75 94 112 14.3 1.444 57.15 35.56 13.97 58 34.7 14.86
CK610 61 83 192 240 288 14.37 3.675 62 32.6 25 63.1 31.37 26.27
CK740 65 89 206 257 309 18.38 5.04 74.1 45.3 35 75.2 44.07 36.27
CK777 22 30 68 85 102 20 1.77 77.8 49.23 12.7 78.9 48 13.97
CK778 27 37 85 107 128 20 2.77 77.8 49.23 15.9 78.9 48 17.02
CK1013 29 40 92 192 24.27 2.97 101.6 57.2 13.6 103.1 55.7 14.9
CK1016 35 47 112 228 24.27 3.52 101.6 57.2 16.5 103.1 55.7 17.8
CK1027 58 80 184 384 24.27 5.94 101.6 57.2 27.2 103.1 55.7 28.5
CK1033 70 94 224 456 24.27 7.04 101.6 57.2 33 103.1 55.7 34.3
CK1320 39 54 124 259 32.42 5.35 132.5 78.6 20.3 134.2 77 21.7
CK1325 49 68 156 325 32.42 6.71 132.5 78.6 25.4 134.2 77 26.8
CK1333 64 88 202 422 32.42 8.72 132.5 78.6 33 134.2 77 34.4
CK1340 79 108 248 518 32.42 10.69 132.5 78.6 40.6 134.2 77 42
CK1625 58 80 184 384 38.65 9.46 165 88.9 25.4 167.2 86.9 27.3

※ Custom heights are also available.
※ Max. Heights are normally limited to 1.5 times of the original heights.

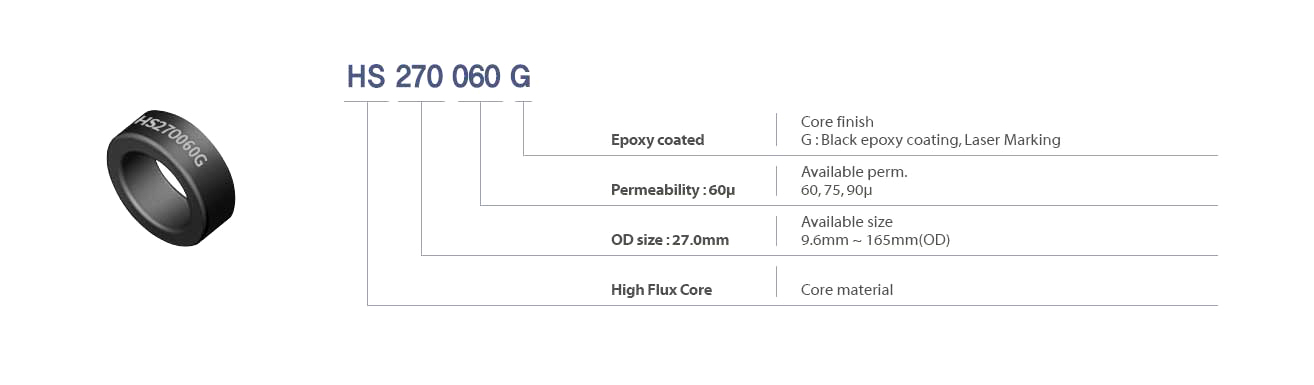

HS Cores

제품 설명 제품 설명

HS 코어는 Sendust 코어보다 DCB 특성이 우수하고 코어 손실이 적습니다. 고전력 데스크톱 PC, 서버 PC, 자동차 및 태양광 발전과 같이 고효율이 필요한 다양한 애플리케이션에 경제적인 솔루션을 제공합니다. 또한, 다른 분말자성코아에서 발견되는 열노화 문제없이 우수한 열 특성을 나타내어 비정질 코어의 좋은 대안이 될 수 있습니다.

HS Cores
Part No Nominal Inductance(nH/N²) Path Length (cm) Cross Section Area (cm²) Dimensions(mm)
Before Finish Dimensions After Finish Dimensions
OD(mm) ID(mm) HT(mm) OD(mm) ID(mm) HT(mm)
60 75 90 MAX MIN MAX MAX MIN MAX
HS096 25 32 38 2.18 0.0752 9.65 4.78 3.18 10.29 4.27 3.81
HS097 32 40 48 2.18 0.0945 9.65 4.78 3.96 10.29 4.27 4.57
HS102 32 40 48 2.38 0.1 10.16 5.08 3.96 10.8 4.57 4.57
HS112 26 32 38 2.69 0.0906 11.18 6.35 3.96 11.9 5.89 4.72
HS127 27 34 40 3.12 0.114 12.7 7.62 4.75 13.46 6.99 5.51
HS166 35 43 52 4.11 0.192 16.51 10.16 6.35 17.4 9.53 7.11
HS172 43 53 64 4.14 0.232 17.27 9.65 6.35 18.03 9.02 7.11
HS203 32 41 49 5.09 0.226 20.32 12.7 6.35 21.1 12.07 7.11
HS229 43 54 65 5.67 0.331 22.86 13.97 7.62 23.62 13.39 8.38
HS234 51 63 76 5.88 0.388 23.57 14.4 8.89 24.3 13.77 9.7
HS270 75 94 113 6.35 0.654 26.92 14.73 11.18 27.7 14.1 11.99
HS330 61 76 91 8.15 0.672 33.02 19.94 10.67 33.83 19.3 11.61
HS343 38 47 57 8.95 0.454 34.29 23.37 8.89 35.2 22.6 9.83
HS358 56 70 84 8.98 0.678 35.81 22.35 10.46 36.7 21.5 11.28
HS400 81 101 121 9.84 1.072 39.88 24.13 14.48 40.7 23.3 15.37
HS467 135 169 202 10.74 1.99 46.74 24.13 18.03 47.6 23.3 18.92
HS468 86 107 128 11.63 1.34 46.74 28.7 15.24 47.6 27.9 16.13
HS508 73 91 109 12.73 1.25 50.8 31.75 13.46 51.7 30.9 14.35
HS571 138 172 206 12.5 2.29 57.15 26.39 15.24 58 25.6 16.1
HS572 75 94 112 14.3 1.444 57.15 35.56 13.97 58 34.7 14.86
HS610 192 240 288 14.37 3.675 62 32.6 25 63.1 31.37 26.27
HS740 206 257 309 18.38 5.04 74.1 45.3 35 75.2 44.07 36.27
HS777 68 85 102 20 1.77 77.8 49.23 12.7 78.9 48 13.97
HS778 85 107 128 20 2.27 77.8 49.23 15.9 78.9 48 17.02
HS1013 92 24.27 2.972 101.6 57.2 13.6 103.1 55.7 14.9
HS1016 112 24.27 3.522 101.6 57.2 16.5 103.1 55.7 17.8
HS1027 184 24.27 5.944 101.6 57.2 27.2 103.1 55.7 28.5
HS1033 224 24.27 7.044 101.6 57.2 33 103.1 55.7 34.3
HS1320 124 32.42 5.347 132.5 78.6 20.3 134.2 77 21.7
HS1325 156 32.42 6.71 132.5 78.6 25.4 134.2 77 26.8
HS1333 202 32.42 8.717 132.5 78.6 33 134.2 77 34.4
HS1340 248 32.42 10.694 132.5 78.6 40.6 134.2 77 42
HS1625 184 38.65 9.46 165 88.9 25.4 167.2 86.9 27.3

※ Custom heights are also available.
※ Max. Heights are normally limited to 1.5 times of the original heights.

HP Cores

제품 설명 제품 설명

거의 제로에 가까운 자기 변형을 가진 HP 코어는 인덕터의 가청 잡음을 제거하는 데 이상적입니다. 특히 HP 19u 및 26u의 코어 손실은 다른 재료보다 훨씬 낮으며 MPP보다도 낮습니다. HP 19u 및 26u는 UPS, ESS와 같이 고효율이 필요한 애플리케이션에 적합한 솔루션을 제공합니다. HP 60u는 높은 스위칭 주파수에서 장치의 온도 상승을 최소화할 수 있는 가장 손실이 낮은 소재입니다. 중소형 전력 서버 및 EV 충전기 애플리케이션의 PFC 및 출력 인덕터에 적합합니다. 비정질 코어에 대한 좋은 대안이 될 수 있습니다.

HP Cores
Part No Nominal Inductance(nH/N²) Path Length (cm) Cross Section Area (cm²) Dimensions(mm)
Before Finish Dimensions After Finish Dimensions
OD(mm) ID(mm) HT(mm) OD(mm) ID(mm) HT(mm)
19 26 60 MAX MIN MAX MAX MIN MAX
HP096 11 25 2.18 0.0752 9.65 4.78 3.18 10.29 4.27 3.81
HP097 14 32 2.18 0.0945 9.65 4.78 3.96 10.29 4.27 4.57
HP102 14 32 2.38 0.1 10.16 5.08 3.96 10.8 4.57 4.57
HP112 11 26 2.69 0.0906 11.18 6.35 3.96 11.9 5.89 4.72
HP127 12 27 3.12 0.114 12.7 7.62 4.75 13.46 6.99 5.51
HP166 25 35 4.11 0.192 16.51 10.16 6.35 17.4 9.53 7.11
HP172 19 43 4.14 0.232 17.27 9.65 6.35 18.03 9.02 7.11
HP203 14 32 5.09 0.226 20.32 12.7 6.35 21.1 12.07 7.11
HP229 19 43 5.67 0.331 22.86 13.97 7.62 23.62 13.39 8.38
HP234 22 51 5.88 0.388 23.57 14.4 8.89 24.3 13.77 9.7
HP270 24 33 75 6.35 0.654 26.92 14.73 11.18 27.7 14.1 11.99
HP330 19 26 61 8.15 0.672 33.02 19.94 10.67 33.83 19.3 11.61
HP343 12 16 38 8.95 0.454 34.29 23.37 8.89 35.2 22.6 9.83
HP358 18 24 56 8.98 0.678 35.81 22.35 10.46 36.7 21.5 11.28
HP400 26 35 81 9.84 1.072 39.88 24.13 14.48 40.7 23.3 15.37
HP467 43 59 135 10.74 1.99 46.74 24.13 18.03 47.6 23.3 18.92
HP468 27 37 86 11.63 1.34 46.74 28.7 15.24 47.6 27.9 16.13
HP508 23 32 12.73 1.25 50.8 31.75 13.46 51.7 30.9 14.35
HP571 44 60 12.5 2.29 57.15 26.39 15.24 58 25.6 16.1
HP572 24 33 14.3 1.444 57.15 35.56 13.97 58 34.7 14.86
HP610 61 83 14.37 3.675 62 32.6 25 63.1 31.37 26.27
HP740 61 89 18.38 5.04 74.1 45.3 35 75.2 44.07 36.27
HP777 22 29 20 1.77 77.8 49.23 12.7 78.9 48 13.97
HP778 27 37 20 2.27 77.8 49.23 15.9 78.9 48 17.02
HP1013 29 40 24.27 2.972 101.6 57.2 13.6 103.1 55.7 14.9
HP1016 35 49 24.27 3.522 101.6 57.2 16.5 103.1 55.7 17.8
HP1027 58 80 24.27 5.944 101.6 57.2 27.2 103.1 55.7 28.5
HP1033 71 97 24.27 7.044 101.6 57.2 33 103.1 55.7 34.3
HP1320 39 54 32.42 5.347 132.5 78.6 20.3 134.2 77 21.7
HP1325 49 68 32.42 6.71 132.5 78.6 25.4 134.2 77 26.8
HP1333 64 88 32.42 8.717 132.5 78.6 33 134.2 77 34.4
HP1340 79 107 32.42 10.694 132.5 78.6 40.6 134.2 77 42
HP1625 58 80 38.65 9.46 165 88.9 25.4 167.2 86.9 27.3

※ Custom heights are also available.
※ Max. Heights are normally limited to 1.5 times of the original heights.

Shaped Cores

Block Cores

제품 설명 제품 설명

사용자 편의에 맞춰 다양한 인덕터의 구조 실현이 가능하며, 난이도 높은 권선형상의 자유도를 가지고 조립형의 인덕터를 쉽게 구현할수 있습니다. 또한 분말자성코아의 기본적인 장점인 높은 에너지 저장능력, 높은 온도안정성, 낮은 코아 손실, 높은 동작주파수의 장점을 그대로 확보유지 가능합니다.

Block Cores
Part No. Dimensions(mm) Path length (cm) Cross Section Area (㎠) 4PCS AL value (nH/N²)±12%
A Length B Width C Height 026μ 040μ 060μ
BK5315 50.5±0.5 30.3±0.3 15±0.2 18.71 4.5 95 121 181
BK5320 50.5±0.5 30.3±0.3 20±0.2 18.28 6 130 165 247
BK6315 60.5±0.5 30.3±0.3 15±0.2 22.71 4.5 79 100 149
BK6320 60.5±0.5 30.3±0.3 20±0.2 22.28 6 107 135 203
BK7315 70.5±0.5 30.3±0.3 15±0.2 26.71 4.5 67 85 127
BK7320 70.5±0.5 30.3±0.3 20±0.2 26.28 6 91 115 172
BK8315 80.5±0.5 30.3±0.3 15±0.2 30.71 4.5 58 74 110
BK8320 80.5±0.5 30.3±0.3 20±0.2 30.28 6 78 100 149
BK9315 90.5±0.5 30.3±0.3 15±0.2 34.71 4.5 51 65 98
BK9320 90.5±0.5 30.3±0.3 20±0.2 34.28 6 68 88 132
BK5020A 50.5±0.5 20.3±0.3 20±0.2 18.28 4 87 110 165
BK6020A 60.5±0.5 20.3±0.3 20±0.2 22.28 4 71 90 135
BK6020B 60.5±0.5 20.3±0.3 25±0.2 21.85 5 91 115 173
BK7020A 70.5±0.5 20.3±0.3 20±0.2 26.28 4 60 77 115
BK7020B 70.5±0.5 20.3±0.3 25±0.2 25.85 5 77 97 146
BK8020A 80.5±0.5 20.3±0.3 20±0.2 30.28 4 52 66 100
BK8020B 80.5±0.5 20.3±0.3 25±0.2 29.85 5 66 84 126

※ BS(Sendust Block Core), BH(HighFlux Core) and customized designs are also available.

Big Block Cores

제품 설명 제품 설명

더욱 큰 대용량의 인덕터 코아 조립 및 사용자 편의에 맞춘 다양한 인덕터의 구조 실현이 가능하며, 난이도 높은 권선 형상의 자유도를 가지고 조립형의 인덕터를 쉽게 구현할수 있습니다. 또한 분말자성코아의 기본적인 장점인 높은 에너지 저장능력, 높은 온도안정성, 낮은 코아 손실, 높은 동작주파수의 장점을 그대로 확보유지 가능합니다.

Big Block Cores
Part No. Dimensions(mm) Path length (cm) Cross Section Area (㎠) 4PCS AL value (nH/N²)±12%
A Length B Width C Height 026μ 040μ 060μ
BK10060A 100.6±1.0 60.5±0.6 25±0.6 37.85 15 157 199 299
BK10060B 100.6±1.0 60.5±0.6 30±0.6 37.42 18 191 242 362
BK10060C 100.6±1.0 60.5±0.6 35±0.8 37 21 225 285 428
BK10060D 100.6±1.0 60.5±0.6 40±0.8 36.57 24 260 330 495
BK11060A 110.6±1.0 60.5±0.6 25±0.6 41.85 15 142 180 270
BK11060B 110.6±1.0 60.5±0.6 30±0.6 41.42 18 172 218 327
BK11060C 110.6±1.0 60.5±0.6 35±0.8 41 21 203 257 386
BK11060D 110.6±1.0 60.5±0.6 40±0.8 40.57 24 235 297 446
BK12060A 120.6±1.0 60.5±0.6 25±0.6 45.85 15 130 164 246
BK12060B 120.6±1.0 60.5±0.6 30±0.6 45.42 18 157 199 299
BK12060C 120.6±1.0 60.5±0.6 35±0.8 45 21 185 234 352
BK12060D 120.6±1.0 60.5±0.6 40±0.8 44.57 24 214 270 406
BK14060A 140.6±1.0 60.5±0.6 25±0.6 53.85 15 111 140 210
BK14060B 140.6±1.0 60.5±0.6 30±0.6 53.42 18 134 169 254
BK14060C 140.6±1.0 60.5±0.6 35±0.8 53 21 157 199 299
BK14060D 140.6±1.0 60.5±0.6 40±0.8 52.57 24 181 229 344
BK16060A 160.6±1.0 60.5±0.6 25±0.6 61.85 15 96 122 183
BK16060B 160.6±1.0 60.5±0.6 30±0.6 61.42 18 116 147 221
BK16060C 160.6±1.0 60.5±0.6 35±0.8 61 21 137 173 259
BK16060D 160.6±1.0 60.5±0.6 40±0.8 60.57 24 157 199 299
BK18060A 180.6±1.0 60.5±0.6 25±0.6 69.85 15 85 108 162
BK18060B 180.6±1.0 60.5±0.6 30±0.6 69.42 18 103 130 195
BK18060C 180.6±1.0 60.5±0.6 35±0.8 69 21 121 153 229
BK18060D 180.6±1.0 60.5±0.6 40±0.8 68.57 24 139 176 264

E Cores

제품 설명 제품 설명

높은 인덕턴스를 확보하기에 용이하며, 동 특성의 타 형상보다 낮은 높이의 인덕터를 쉽게 구현할 수 있습니다. 또한 분말자성코아의 기본적인 장점인 높은 에너지 저장능력, 높은 온도안정성, 낮은 코아 손실, 높은 동작주파수의 장점을 그대로 확보유지 가능합니다.

E Cores
Part No. Dimensions(mm) Path length (cm) Cross Section Area (㎠) AL value (nH/N²) ±12%
A B C D(min) E(min) F L(nom) M(min) 026μ 040μ 060μ 090μ
ES 1908A 19.3±0.3 8.1±0.2 4.8±0.2 5.5 13.9 4.8±0.2 2.3 4.7 4.01 0.228 26 35 48 69
ES 2510A 25.1±0.3 9.6±0.2 6.5±0.2 6.2 18.8 6.1±0.2 3 6.3 4.85 0.385 39 52 70 100
ES 3015A 30.1±0.3 15.0±0.2 7.1±0.2 9.7 19.5 7.0±0.2 5.1 6.4 6.56 0.601 33 46 71 92
ES 3515A 34.5±0.3 14.1±0.2 9.3±0.2 9.6 25.3 9.3±0.2 4.4 7.9 6.94 0.84 56 75 102 146
ES 4117A 40.9±0.6 16.5±0.3 12.5±0.3 10.4 28.3 12.5±0.3 6 7.9 7.75 1.52 88 119 163 234
ES 4321A 42.8±0.7 21.1±0.4 10.8±0.3 15 30.4 11.7±0.3 5.9 9.5 9.84 1.28 56 76 105 151
ES 4321B 42.8±0.7 21.1±0.4 15.4±0.3 15 30.4 11.7±0.3 5.9 9.5 9.84 1.83 80 108 150 217
ES 4321C 42.8±0.7 21.1±0.4 20.0±0.3 15 30.4 11.7±0.3 5.9 9.5 9.84 2.37 104 140 194 281
ES 5528A 54.9±0.8 27.6±0.4 20.6±0.4 18.5 37.5 16.8±0.4 8.4 10.3 12.3 3.5 116 157 219
ES 5528B 54.9±0.8 27.6±0.4 24.6±0.4 18.5 37.5 16.8±0.4 8.4 10.3 12.3 4.17 138 187 261
ES 6533A 65.1±1.0 32.5±0.5 27.0±0.4 22.2 44.2 19.7±0.4 10 12.1 14.7 5.4 162 230 300
ES 7228A 72.4±1.1 27.9±0.5 19.0±0.4 17.8 52.6 19.1±0.4 9.5 16.9 13.7 3.68 130 173 236
ES 8038A 80.0±1.2 38.1±0.6 19.8±0.4 28.1 59.3 19.8±0.4 9.9 19.8 18.5 3.89 103 145 190

※ BS(Sendust Block Core), BH(HighFlux Core) and customized designs are also available.

EQ Cores

제품 설명 제품 설명

대전류의 전류용량을 가진 인덕턴스를 구현하기 적합하하며, 그 어떤 형상의 코아보다 낮은 높이의 인덕터를 쉽게 만들 수 있습니다. 또한 분말자성코아의 기본적인 장점인 높은 에너지 저장능력, 높은 온도안정성, 낮은 코아 손실, 높은 동작주파수의 장점을 그대로 확보유지 가능하고, 갭 가공 등의 추가 공정없이 표준화된 투자율의 코아를 선택하여 활용이 가능합니다.

EQ Cores
Part No. Dimensions(mm) Path length (cm) Cross Section Area (㎠) AL value (nH/N²) ±12%
A B C D E F 026μ 040μ 060μ
KEQ 2014A 20.5 ±0.3 14.0 ±0.2 8.1 ±0.2 8.8 ±0.2 18.0 ±0.2 5.7 ±0.3 4.52 0.608 44 68 101
KEQ 2014B 20.5 ±0.3 14.0 ±0.2 10.1 ±0.2 8.8 ±0.2 18.0 ±0.2 7.7 ±0.3 5.32 0.608 37 57 86
KEQ 2619A 26.5 ±0.3 19.0 ±0.2 10.1 ±0.2 12.0 ±0.2 22.6 ±0.3 6.8 ±0.3 5.47 1.198 72 110 165
KEQ 2619B 26.5 ±0.3 19.0 ±0.2 12.4 ±0.2 12.0 ±0.2 22.6 ±0.3 9.1 ±0.3 6.39 1.198 61 94 141
KEQ 3222A 32.0 ±0.4 22.0 ±0.3 10.3 ±0.2 13.5 ±0.2 27.6 ±0.3 6.6 ±0.3 6.03 1.523 83 127 190
KEQ 3222B 32.0 ±0.4 22.0 ±0.3 15.2 ±0.2 13.5 ±0.2 27.6 ±0.3 11.5 ±0.3 7.99 1.523 62 96 144
KEQ 3626A 36.0 ±0.5 26.0 ±0.3 17.4 ±0.3 14.4 ±0.2 32.0 ±0.4 13.4 ±0.3 9.47 1.808 62 96 144
KEQ 4128A 41.5 ±0.5 28.0 ±0.4 19.9 ±0.3 14.9 ±0.2 36.5 ±0.4 15.4 ±0.3 11.52 1.997 57 87 131
KEQ 5032A 50.0 ±0.6 32.0 ±0.4 25.0 ±0.4 20.0 ±0.3 44.0 ±0.5 19.5 ±0.4 13.34 3.141 77 118 178

※ KEQ (MegaFlux Cores), HEQ (High Flux Cores), SEQ (Sendust Cores) and customized designs are also available.
※ Sendust: available up to 40μ

EQ+I Cores

제품 설명 제품 설명

대전류의 전류용량을 가진 인덕턴스를 확보하기에 적합하하며, 그 어떤 형상의 코아보다 낮은 높이의 인덕터를 쉽게 구현할 수 있습니다. 또한 분말자성코아의 기본적인 장점인 높은 에너지 저장능력, 높은 온도안정성, 낮은 코아 손실, 높은 동작주파수의 장점을 그대로 확보유지 가능하고, 갭 가공 등의 추가 공정없이 표준화된 투자율의 코아를 선택하여 활용이 가능합니다.

EQ+I Cores
Part No. Dimensions(mm) Path length (cm) Cross Section Area (㎠) AL value (nH/N²) ±12%
A B C D E F I 026μ 040μ 060μ
HEQ 2014A 20.5 ±0.3 14.0 ±0.2 8.1 ±0.2 8.8 ±0.2 18.0 ±0.2 5.7 ±0.3 3.38 0.608 59 90 135
HI 2014A 20.5 ±0.3 14.0 ±0.2 2.4 ±0.2
HEQ 2014B 20.5 ±0.3 14.0 ±0.2 10.1 ±0.2 8.8 ±0.2 18.0 ±0.2 7.7 ±0.3 3.78 0.608 52 81 121
HI 2014A 20.5 ±0.3 14.0 ±0.2 2.4 ±0.2
HEQ 2619A 26.5 ±0.3 19.0 ±0.2 10.1 ±0.2 12.0 ±0.2 22.6 ±0.3 6.8 ±0.3 4.11 1.198 95 146 220
HI 2619A 26.5 ±0.3 19.0 ±0.2 3.3 ±0.2
HEQ 2619B 26.5 ±0.3 19.0 ±0.2 12.4 ±0.2 12.0 ±0.2 22.6 ±0.3 9.1 ±0.3 4.57 1.198 85 132 197
HI 2619A 26.5 ±0.3 19.0 ±0.2 3.3 ±0.2
HEQ 3222A 32.0 ±0.4 22.0 ±0.3 10.3 ±0.2 13.5 ±0.2 27.6 ±0.3 6.6 ±0.3 4.71 1.523 105 162 244
HI 3222A 32.0 ±0.4 22.0 ±0.3 3.7 ±0.2
HEQ 3222B 32.0 ±0.4 22.0 ±0.3 15.2 ±0.2 13.5 ±0.2 27.6 ±0.3 11.5 ±0.3 5.69 1.523 87 134 202
HI 3222A 32.0 ±0.4 22.0 ±0.3 3.7 ±0.2
HEQ 3626A 36.0 ±0.5 26.0 ±0.3 17.4 ±0.3 14.4 ±0.2 32.0 ±0.4 13.4 ±0.3 6.79 1.808 87 134 201
HI 3626A 36.0 ±0.5 26.0 ±0.3 4.0 ±0.3
HEQ 4128A 41.5 ±0.5 28.0 ±0.4 19.9 ±0.3 14.9 ±0.2 36.5 ±0.4 15.4 ±0.3 8.44 1.997 77 119 178
HI 4128A 41.5 ±0.5 28.0 ±0.4 4.5 ±0.3
HEQ 5032A 50.0 ±0.6 32.0 ±0.4 25.0 ±0.4 20.0 ±0.3 44.0 ±0.5 19.5 ±0.4 9.44 3.141 109 167 251
HI 5032A 50.0 ±0.6 32.0 ±0.4 5.5 ±0.4

※ Sendust: available up to 40μ

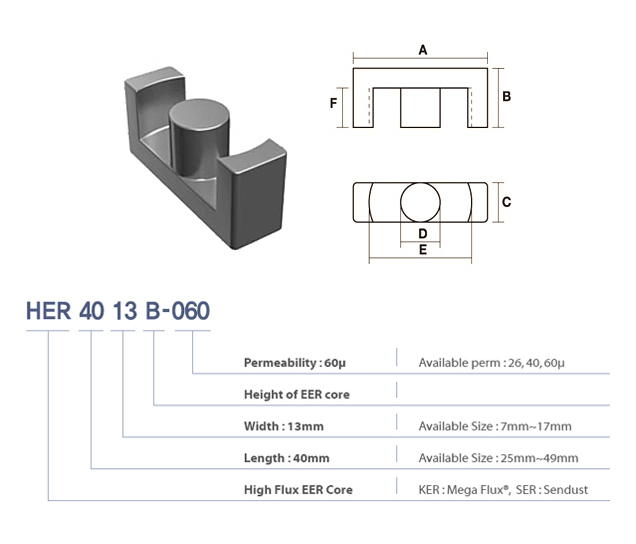

EER Cores

제품 설명 제품 설명

대전류의 전류용량을 가진 인덕턴스를 구현하기 적합하며, 권선의 사전 준비작업이 용이한 최적의 코아형상입니다. 또한 분말자성코아의 기본적인 장점인 높은 에너지 저장능력, 높은 온도안정성, 낮은 코아 손실, 높은 동작주파수의 장점을 그대로 확보유지 가능하고, 갭 가공 등의 추가 공정없이 표준화된 투자율의 코아를 선택하여 활용이 가능합니다.

EER Cores
Part No. Dimensions(mm) Path length (cm) Cross Section Area (㎠) AL value (nH/N²) ±12%
A B C D E F 026μ 040μ 060μ
HER 2507A 25.5±0.3 9.3±0.2 7.5±0.2 7.5±0.2 19.8±0.2 6.2 5.1 0.45 39 53 73
HER 2507B 25.5±0.3 11.0±0.2 7.5±0.2 7.5±0.2 19.8±0.2 7.9 5.78 0.45 34 47 65
HER 3010A 30.6±0.3 15.8±0.2 9.8±0.2 9.8±0.2 22.0±0.2 11 8.66 0.754 38 53 72
HER 3511A 35.0±0.4 15.8±0.2 11.3±0.2 11.3±0.2 25.6±0.3 9.8 8.3 1.078 57 78 108
HER 3511B 35.0±0.4 20.7±0.2 11.3±0.2 11.3±0.2 25.6±0.3 14.7 10.27 1.078 46 63 87
HER 4013A 40.0±0.5 17.4±0.3 13.3±0.3 13.3±0.3 29.0±0.4 10.4 9.13 1.491 72 99 135
HER 4013B 40.0±0.5 22.4±0.3 13.3±0.3 13.3±0.3 29.0±0.4 15.4 11.13 1.491 59 81 111
HER 4215A 42.0±0.6 22.4±0.4 15.5±0.4 15.5±0.4 29.4±0.5 15.4 10.64 2.026 84 115 158
HER 4215B 42.0±0.6 25.4±0.4 15.5±0.4 15.5±0.4 29.4±0.5 18.4 11.84 2.026 75 103 142
HER 4917A 49.0±0.7 18.8±0.5 17.2±0.5 17.2±0.5 36.5±0.6 12.2 9.57 2.353 99 136 185
HER 4917B 49.0±0.7 24.7±0.5 17.2±0.5 17.2±0.5 36.5±0.6 18.1 11.93 2.353 79 109 149

※ HER (High Flux Cores), KER (MegaFlux Cores), SER (Sendust Cores) and customized designs are also available.

ER Cores

제품 설명 제품 설명

대전류의 전류용량과 낮은 높이의 인덕터를 구현하기 좋은 코아형상으로, 권선의 인입과 인출 위치 선정이 용이하여 회로구성 및 인덕터 실장이 편리합니다. 또한 분말자성코아의 기본적인 장점인 높은 에너지 저장능력, 높은 온도안정성, 낮은 코아 손실, 높은 동작주파수의 장점을 그대로 확보유지 가능하고, 갭 가공 등의 추가 공정없이 표준화된 투자율의 코아를 선택하여 활용이 가능합니다.

ER Cores
Part No. Dimensions(mm) Path length (cm) Cross Section Area (㎠) AL value (nH/N²) ±12%
A B C D E F 026μ 040μ 060μ
RH1911A 18.8±0.3 11.0±0.2 6.0±0.2 7.4±0.2 15.6±0.2 4.0±0.2 3.54 0.425 39 60 90
RH2314A 23.4±0.3 14.0±0.2 8.7±0.2 9.2±0.2 19.4±0.2 6.2±0.2 4.91 0.67 45 69 103
RH2518A 25.0±0.3 18.0±0.2 8.4±0.2 11.0±0.2 21.0±0.3 5.4±0.2 4.97 0.96 63 97 146
RH2518B 25.0±0.3 18.0±0.2 10.8±0.2 11.0±0.2 21.0±0.3 7.8±0.2 5.93 0.96 53 81 122
RH3020A 30.0±0.4 20.0±0.3 9.2±0.2 12.0±0.2 25.6±0.3 5.9±0.2 5.81 1.14 64 99 148
RH3020B 30.0±0.4 20.0±0.3 11.8±0.2 12.0±0.2 25.6±0.3 8.5±0.2 6.85 1.14 54 84 125
RH3222A 32.0±0.4 22.0±0.3 10.3±0.2 13.5±0.2 27.0±0.3 6.6±0.2 6.25 1.43 75 115 172
RH3222B 32.0±0.4 22.0±0.3 13.4±0.2 13.5±0.2 27.0±0.3 9.7±0.2 7.49 1.43 62 96 144
RH3222C 32.0±0.4 22.0±0.3 15.2±0.2 13.5±0.2 27.0±0.3 11.5±0.2 8.21 1.43 57 88 131
RH3624A 36.2±0.4 24.0±0.3 11.2±0.2 15.0±0.2 30.4±0.4 7.2±0.2 6.78 1.77 85 131 197
RH3624B 36.2±0.4 24.0±0.3 14.4±0.2 15.0±0.2 30.4±0.4 10.4±0.2 8.06 1.77 72 110 166
RH4225A 42.0±0.5 25.0±0.3 12.3±0.2 16.2±0.3 35.2±0.4 7.9±0.2 7.61 2.06 88 136 204
RH4225B 42.0±0.5 25.0±0.3 15.8±0.2 16.2±0.3 35.2±0.4 11.4±0.2 9.01 2.06 75 115 172
RH4628A 46.5±0.6 28.0±0.5 19.0±0.4 14.9±0.4 39.3±0.5 14.5±0.3 9.81 2.08 69 106 159

※ RH (High Flux Cores), RK (MegaFlux Cores) and customized designs are also available.

U Cores

제품 설명 제품 설명

대전류의 전류용량과 인덕턴스가 높은 인덕터에 적합하며, 사전 권선을 통해 조립이 쉽고 회로내 면적을 최소한으로 구현가능합니다. 또한 분말자성코아의 기본적인 장점인 높은 에너지 저장능력, 높은 온도안정성, 낮은 코아 손실, 높은 동작주파수의 장점을 그대로 확보유지 가능하고, 갭 가공 등의 추가 공정없이 표준화된 투자율의 코아를 선택하여 활용이 가능합니다.

U Cores
Part No. Dimensions(mm) Path length (cm) Cross Section Area (㎠) AL value (nH/N²) ±12%
A B C D E F 026μ 040μ 060μ
UK3536A 35.0±0.5 36.0±0.5 20.0±0.5 25 13 11.0±0.3 16.9 2.2 43 65 98
UK3536B 35.0±0.5 36.0±0.5 25.0±0.5 25 13 11.0±0.3 16.9 2.75 53 82 123
UK4141A 41.0±0.6 41.0±0.6 20.0±0.5 28 15 13.0±0.3 19.3 2.6 44 68 102
UK4141B 41.0±0.6 41.0±0.6 25.0±0.5 28 15 13.0±0.3 19.3 3.25 55 85 127
UK4141C 41.0±0.6 41.0±0.6 30.0±0.5 28 15 13.0±0.3 19.3 3.9 66 102 152
UK5251A 52.0±0.7 51.0±0.7 25.0±0.5 35 20 16.0±0.4 24.3 4 54 83 124
UK5251B 52.0±0.7 51.0±0.7 30.0±0.5 35 20 16.0±0.4 24.3 4.8 65 99 149
UK6361A 63.0±0.8 60.5±0.8 30.0±0.5 41.5 25..0 19.0±0.4 29.1 5.7 64 98 148
UK6361B 63.0±0.8 60.5±0.8 35.0±0.5 41.5 25 19.0±0.4 29.1 6.65 75 115 172
UK7965A 79.0±1.0 64.5±1.0 30.0±0.5 42.5 35 22.0±0.5 32.6 6.6 66 102 153
UK7965B 79.0±1.0 64.5±1.0 35.0±0.5 42.5 35 22.0±0.5 32.6 7.7 77 119 178

※ UH(High Flux U Core), US(SendustU Core) and customized designs are also available.

Ellipse Cores

제품 설명 제품 설명

블럭코아 등과의 손쉬운 혼합 조립구성을 통해 다양한 크기와 특성의 인덕터를 자유롭게 설계할 수 있습니다. 특히 권선부의 코아로 사용시 형상 최적화로 권선사용량, 굴곡부의 절연파괴, 권선부의 직류저항을을 최소화할수 있어 고효율의 대형 인덕터 구현이 가능합니다. 또한 분말자성코아의 기본적인 장점인 높은 에너지 저장능력, 높은 온도안정성, 낮은 코아 손실, 높은 동작주파수의 장점을 그대로 확보유지 가능합니다.

Ellipse Cores-Assembling
Part No. Dimensions (mm) Cross Section Area (㎠) Post
A
Length
B
Width
RC
Radius
D
Height
LK5035A 50.5±0.5 35.3±0.3 7.5±0.2 13.5±0.2 4.77 LK3515A
LK3515B
LK3520A
LK3520B
LK5035B 50.5±0.5 35.3±0.3 7.5±0.2 18.5±0.2 6.52
LK6035A 60.5±0.5 35.3±0.3 7.5±0.2 13.5±0.2 4.77
LK6035B 60.5±0.5 35.3±0.3 7.5±0.2 18.5±0.2 6.52
LK7035A 70.5±0.5 35.3±0.3 7.5±0.2 13.5±0.2 4.77
LK7035B 70.5±0.5 35.3±0.3 7.5±0.2 18.5±0.2 6.52
LK8035A 80.5±0.5 35.3±0.3 7.5±0.2 13.5±0.2 4.77
LK8035B 80.5±0.5 35.3±0.3 7.5±0.2 18.5±0.2 6.52

※LS(Sendust Ellipse Core), LH(High Flux Ellipse Core) and customized designs are also available.

제품 설명 제품 설명

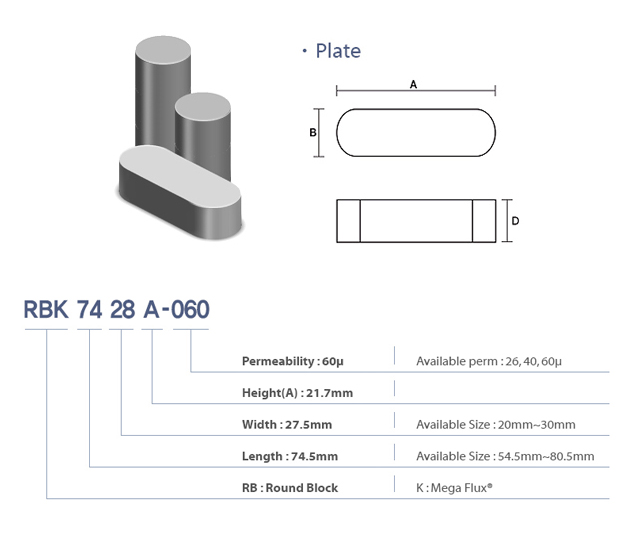

Ellipse Cores-Plate
Part No. Dimensions (mm) Cross Section Area (㎠) Plate
A
Length
B
Width
RC
Radius
D
Height
LK3515A 35.3 ±0.3 15.2 ±0.2 7.5 ±0.2 20.0 ±0.2 4.77 LK5035A
LK6035A
LK7035A
LK3515B 35.3 ±0.3 15.2 ±0.2 7.5 ±0.2 25.0 ±0.2 4.77
LK3520A 35.3 ±0.3 20.2 ±0.2 7.5 ±0.2 20.0 ±0.2 6.52
LK3520B 35.3 ±0.3 20.2 ±0.2 7.5 ±0.2 25.0 ±0.2 6.52
제품 설명 제품 설명
Ellipse Cores-Post
Part No. Post Dimensions (mm) Path
Length
(cm)
Cross
Section
Area
(㎠)
Window
Area
(㎠)
AL value (nH/N2) ±12%
Part No. 1
LEG
STACK
A
Length
B
Width
C
Height
D
Inner
Height
E
Inner
Length
026μ 040μ 060μ
LK5035A LK3515A 2 50.5±0.5 35.3±0.3 67.0±0.5 40.0±0.4 20.0±0.4 16.47 4.77 8 113 146 218
LK3515B 2 50.5±0.5 35.3±0.3 77.0±0.5 50.0±0.4 20.0±0.4 18.47 4.77 10 101 130 195
LK3515A 3 50.5±0.5 35.3±0.3 87.0±0.5 60.0±0.4 20.0±0.4 20.47 4.77 12 91 117 176
LK5035B LK3520A 2 50.5±0.5 35.3±0.3 77.0±0.5 40.0±0.4 10.0±0.4 16.04 6.52 4 158 204 306
LK3520B 2 50.5±0.5 35.3±0.3 87.0±0.5 50.0±0.4 10.0±0.4 18.04 6.52 5 141 182 273
LK3520A 3 50.5±0.5 35.3±0.3 97.0±0.5 60.0±0.4 10.0±0.4 20.04 6.52 6 127 164 245
LK6035A LK3515A 2 60.5±0.5 35.3±0.3 67.0±0.5 40.0±0.4 30.0±0.4 18.47 4.77 12 101 130 195
LK3515B 2 60.5±0.5 35.3±0.3 77.0±0.5 50.0±0.4 30.0±0.4 20.47 4.77 15 91 117 176
LK3515A 3 60.5±0.5 35.3±0.3 87.0±0.5 60.0±0.4 30.0±0.4 22.47 4.77 18 83 107 160
LK6035B LK3520A 2 60.5±0.5 35.3±0.3 77.0±0.5 40.0±0.4 20.0±0.4 18.04 6.52 8 141 182 273
LK3520B 2 60.5±0.5 35.3±0.3 87.0±0.5 50.0±0.4 20.0±0.4 20.04 6.52 10 127 164 245
LK3520A 3 60.5±0.5 35.3±0.3 97.0±0.5 60.0±0.4 20.0±0.4 22.04 6.52 12 115 149 223
LK7035A LK3515A 2 70.5±0.5 35.3±0.3 67.0±0.5 40.0±0.4 40.0±0.4 20.47 4.77 16 91 117 176
LK3515B 2 70.5±0.5 35.3±0.3 77.0±0.5 50.0±0.4 40.0±0.4 22.47 4.77 20 83 107 160
LK3515A 3 70.5±0.5 35.3±0.3 87.0±0.5 60.0±0.4 40.0±0.4 24.47 4.77 24 76 98 147
LK7035B LK3520A 2 70.5±0.5 35.3±0.3 77.0±0.5 40.0±0.4 30.0±0.4 20.04 6.52 12 127 164 245
LK3520B 2 70.5±0.5 35.3±0.3 87.0±0.5 50.0±0.4 30.0±0.4 22.04 6.52 15 115 149 223
LK3520A 3 70.5±0.5 35.3±0.3 97.0±0.5 60.0±0.4 30.0±0.4 24.04 6.52 18 106 136 204
LK8035A LK3515A 2 80.5±0.5 35.3±0.3 67.0±0.5 40.0±0.4 50.0±0.4 22.47 4.77 16 83 107 160
LK3515B 2 80.5±0.5 35.3±0.3 77.0±0.5 50.0±0.4 50.0±0.4 24.47 4.77 20 76 98 147
LK3515A 3 80.5±0.5 35.3±0.3 87.0±0.5 60.0±0.4 50.0±0.4 26.47 4.77 24 70 91 136
LK8035B LK3520A 2 80.5±0.5 35.3±0.3 77.0±0.5 40.0±0.4 40.0±0.4 22.04 6.52 12 115 149 223
LK3520B 2 80.5±0.5 35.3±0.3 87.0±0.5 50.0±0.4 40.0±0.4 24.04 6.52 15 106 136 204
LK3520A 3 80.5±0.5 35.3±0.3 97.0±0.5 60.0±0.4 40.0±0.4 26.04 6.52 18 98 126 189

Round Block + Cylinder Cores

제품 설명 제품 설명

블럭코아 등과의 손쉬운 혼합 조립구성을 통해 다양한 크기와 특성을 지닌 인덕터를 자류롭게 디자인할 수 있습니다. 특히 라운드 형상으로 조립부의 자화 특성을 최적화 하고, 권선사용량, 굴곡부의 절연파괴, 권선부의 직류저항을을 최소화할수 있어 고효율의 대형 인덕터를 만들 수 있습니니다. 또한 분말자성코아의 기본적인 장점인 높은 에너지 저장능력, 높은 온도안정성, 낮은 코아 손실, 높은 동작주파수의 장점을 그대로 확보유지 가능합니다.

Round Block + Cylinder Cores - Assembly
Part No. Dimensions (mm) Cross Section Area
(㎠)
Post
A
Length
B
Width
RC
Radius
D
Height
RBK5420A 54.5±0.5 20.2±0.3 10.0±0.2 15.7±0.2 3.14 CK2020
RBK6424A 64.5±0.5 24.2±0.3 12.0±0.2 18.8±0.2 4.52 CK2424
RBK6725A 67.5±0.5 25.2±0.3 12.5±0.2 19.6±0.2 4.91 CK2525
RBK7428A 74.5±0.5 27.5±0.3 13.7±0.2 21.7±0.2 6 CK2828
RBK8030A 80.5±0.5 30.2±0.3 15.0±0.2 23.5±0.2 7.07 CK3030
제품 설명 제품 설명
Round Block + Cylinder Cores - Plate – Round Block Cores
Part No. Dimensions (mm) 1Turn length
(mm)
Cross Section
Area (㎠)
Plate
OD HT
CK2020 20.2±0.3 20.2±0.2 62.8 3.14 RBK5420-15
CK2424 24.2±0.3 24.2±0.2 75.4 4.52 RBK6424-18
CK2525 25.2±0.3 25.2±0.2 78.5 4.91 RBK6725-19
CK2828 27.5±0.3 28.0±0.2 86.4 6 RBK7428-21
CK3030 30.2±0.3 30.0±0.2 94.2 7.07 RBK8030-23
제품 설명 제품 설명
Round Block + Cylinder Cores - Post – Cylinder Cores
Part No. Post Dimensions (mm) Path
Length
(cm)
Cross
Section
Area
(㎠)
Window
Area
(㎠)
AL value (nH/N2) ±12%
Part No. 1
LEG
STACK
A
Length
B
Width
C
Height
D
Inner
Height
E
Inner
Length
026μ 040μ 060μ
RBK5420A CK2020 1 54 20 51.4 20 14 12.41 3.14 2.8 99 127 191
2 54 20 71.4 40 14 16.41 3.14 5.6 75 96 144
3 54 20 91.4 60 14 20.41 3.14 8.4 60 77 116
RBK6424A CK2424 1 64 24 61.6 24 16 14.72 4.52 3.84 120 154 232
2 64 24 85.6 48 16 19.52 4.52 7.68 90 116 175
3 64 24 109.6 72 16 24.32 4.52 11.52 72 93 140
RBK6725A CK2525 1 67 25 64.2 25 17 15.41 4.91 4.25 124 160 240
2 67 25 89.2 50 17 20.41 4.91 8.5 94 121 181
3 67 25 114.2 75 17 25.41 4.91 12.75 75 97 146
RBK7428A CK2828 1 74 27.5 71.4 28 19 17.13 6 5.32 136 176 264
2 74 27.5 99.4 56 19 22.73 6 10.64 103 133 199
3 74 27.5 127.4 84 19 28.33 6 15.96 83 106 160
RBK8030A CK3030 1 80 30 77 30 20 18.4 7.07 6 150 193 290
2 80 30 107 60 20 24.4 7.07 12 113 146 218
3 80 30 137 90 20 30.4 7.07 18 91 117 175

Cylinder Cores

제품 설명 제품 설명

블럭코아 등과의 혼합사용이 가능하며, 손쉬운 조립구성을 통해 다향한 크기와 특성을 지닌 인덕터를 자유롭게 디자인할 수 있습니다. 권선부와 조립밀착이 용이하여 권선사용량, 굴곡부의 절연파괴, 권선부의 직류저항을 최소화할수 있어 고효율의 대형 인덕터 구현이 가능한 코아입니다. 또한 분말자성코아의 기본적인 장점인 높은 에너지 저장능력, 높은 온도안정성, 낮은 코아 손실, 높은 동작주파수의 장점을 그대로 확보유지 가능합니다.

Cylinder Cores
Part No. Dimensions (mm) Path
Length
(mm)
Cross Section
Area (㎠)

OD HT 26μ 040μ 060μ
CK2020 20.2 ±0.2 20.0 ±0.2 3.14
CK2424 24.0 ±0.2 24.0 ±0.2 4.5
CK2525 25.0 ±0.2 25.0 ±0.2 4.91
CK2825 27.6 ±0.3 25.0 ±0.2 6
CK2830 27.6 ±0.3 30.0 ±0.2 6
CK3026 30.0 ±0.5 26.0 ±0.2 7.07
CK3030 30.0 ±0.5 30.0 ±0.2 7.07
CK3035 30.0 ±0.5 34.7 ±0.2 7.07
CK3530 35.0 ±0.5 30.0 ±0.2 9.62
CK3735 37.0 ±0.5 35.25 ±0.2 10.75
CK4030 40.0 ±0.6 30.0 ±0.3 12.56
CK4230 42.0 ±0.6 30.0 ±0.3 13.85
CK4630 46.0 ±0.6 30.0 ±0.3 16.61
CK5030 50.0 ±0.7 30.0 ±0.4 19.63
CK5530 55.0 ±0.7 30.0 ±0.4 23.76
CK6030 60.0 ±0.8 30.0 ±0.5 28.27
CK6330 63.0 ±0.8 30.0 ±0.5 31.17
CK6830 68.0 ±0.8 30.0 ±0.5 36.31

Planar E + I Cores

제품 설명 제품 설명

얇은 두께의 구조적인 장점을 제공하는 코아형상으로 대전류를 위한 소형 인턱터에 최적의 솔루션을 제공합니다. 자기장 누설이 거의 없으며, 탁월한 직류중첩특성(DC Bias) 특성과 높은 온도 안정성, 높은 에너지 저장 능력을 갖추고 있습니다.

Planar E + I Cores
Part NO. Dimensions Path
Length
(cm)
Cross
Section
Area
AL value (nH/n2)±12%
A(mm) B(mm) C(mm) D(mm) E(mm) F(mm) H, I(mm) 026μ 040μ 060μ
PEH 1810A 18.0±0.3 10.0±0.2 4.0±0.2 4.0±0.2 14.0±0.2 2.0±0.3 2.0±0.2 2.03 0.394 63 98 146
PIH 1810A 18.0±0.3 10.0±0.2 2.0±0.2
PEH 2216A 21.8±0.3 15.8±0.2 5.7±0.2 5.0±0.2 16.8±0.2 3.2±0.3 2.5±0.2 2.61 0.78 98 150 225
PIH 2216A 21.8±0.3 15.8±0.2 2.5±0.2
PEH 3220A 31.8±0.3 20.3±0.2 6.4±0.2 6.4±0.2 25.4±0.3 3.2±0.3 3.2±0.2 3.55 1.283 118 182 272
PIH 3220A 31.8±0.3 20.3±0.2 3.2±0.2
PEH 3825A 38.0±0.3 25.4±0.2 8.2±0.2 7.6±0.2 30.4±0.3 4.4±0.3 3.8±0.2 4.35 1.906 143 220 330
PIH 3825A 38.0±0.3 25.4±0.2 3.8±0.2
PEH 4328A 43.2±0.4 27.9±0.3 9.5±0.2 8.2±0.2 35.0±0.3 5.4±0.3 4.1±0.2 5.05 2.257 146 225 337
PIH 4328A 43.2±0.4 27.9±0.3 4.1±0.2

주식회사 창성 주식회사 창성

분말자성코아 문의

Application

Type (assy, part)
Power Capacity [kW, kVA]
Operating Base Current

Physical Data

Max inductor Height [mm]
Max inductor Footprint [mm]
Inductor Type
  • inductor A inductor A
  • inductor B inductor B
  • inductor C inductor C
  • inductor D inductor D
  • inductor E inductor E
  • inductor F inductor F
  • inductor G inductor G

Inductance

Point I [A] L [uH]
A
B
C
inductance graph inductance graph

Designer Parameter

RMS Current
Ripple Current
Current Density
AC Applications AC Applications

Other Requirements

DCR [mΩ] @ 20℃
Total Loss [W]
Temperature rise [℃]
DC Applications AC Applications AC Applications DC Applications DC Applications

Objective/Volume

개인정보수집 및 이용동의

본 개인정보처리방침의 목차는 아래와 같습니다.

항목 수집목적 보유·이용 기간
회사명, 이름, 이메일, 휴대폰번호, 전화번호, 주소 고객상담 및 제품정보 제공 문의목적 달성 후 5일이내 파기

※ 문의서비스 제공을 위해 필요한 개인정보에 수집 및 이용에 동의가 필요합니다.

※ 동의를 거부하실 경우 서비스 이용이 불가합니다.

(주)창성

인천광역시 남동구 승기천로
320 (남촌동 620-8)

T. 032-450-8770 F. 032-450-8870 E. core_kr@changsung.com

주식회사 창성 주식회사 창성

Part List Inquiry

개인정보수집 및 이용동의

본 개인정보처리방침의 목차는 아래와 같습니다.

항목 수집목적 보유·이용 기간
회사명, 이름, 이메일, 휴대폰번호, 전화번호, 주소 고객상담 및 제품정보 제공 문의목적 달성 후 5일이내 파기

※ 문의서비스 제공을 위해 필요한 개인정보에 수집 및 이용에 동의가 필요합니다.

※ 동의를 거부하실 경우 서비스 이용이 불가합니다.

(주)창성

인천광역시 남동구 승기천로
320 (남촌동 620-8)

T. 032-450-8770 F. 032-450-8870 E. core_kr@changsung.com

주식회사 창성 주식회사 창성

Design Tool Inquiry

개인정보수집 및 이용동의

본 개인정보처리방침의 목차는 아래와 같습니다.

항목 수집목적 보유·이용 기간
회사명, 이름, 이메일, 휴대폰번호, 전화번호, 주소 고객상담 및 제품정보 제공 문의목적 달성 후 5일이내 파기

※ 문의서비스 제공을 위해 필요한 개인정보에 수집 및 이용에 동의가 필요합니다.

※ 동의를 거부하실 경우 서비스 이용이 불가합니다.

(주)창성

인천광역시 남동구 승기천로
320 (남촌동 620-8)

T. 032-450-8770 F. 032-450-8870 E. core_kr@changsung.com

이메일 무단수집거부

본 웹사이트는 게시된 이메일 주소가 전자우편 수집 프로그램이나 그 밖의 기술적 장치를 이용하여 무단 수집되는 것을 거부합니다. 이를 위반 시 『정보통신망 이용촉진 및 정보보호 등에 관한 법률』등에 의해 처벌 받을 수 있습니다.
